LED pásky

Tyto pásky doplňují náš sortiment. LED pásky umožňují formování do požadovaného tvaru, neboť jsou LED připájeny na flexibilní tištěný spoj.

Pásky jsou dostupné ve dvou provedeních – osazené LED s čelním svitem a s bočním svitem.

Verze s čelním svitem

Vlastnosti

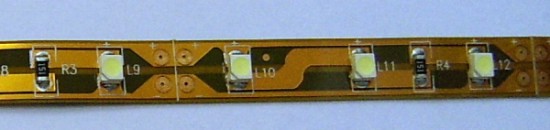

Snadno dělitelné, vždy po 3 LED na naznačených místech. LED osazeny na flexibilním tištěném spoji, na druhé straně spoje je pásek opatřen samolepící páskou. Snadná tvarovatelnost.

Techické údaje

Délka: 5m/kolo.
Šířka pásku: 8mm v případě jedné barvy, 10mm v případě plnobarevné verze.
Napájecí napětí: 12Vss.
Proud: jednobarevná verze 2A, plnobarevná verze 3A.
Počet LED: 300 v případě jedné barvy, 150 v případě plnobarevné verze

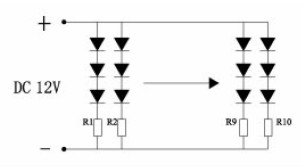

Zapojení jednobarevné verze

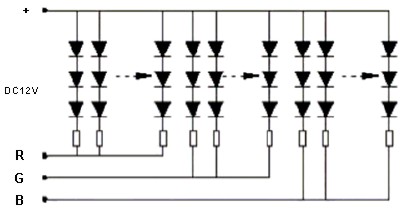

Zapojeni plnobarevné verze

Dostupné barevné verze

Červená, Žlutá, Modrá, Zelená, Bílá, Růžová, Fialová, Plnobarevná verze

Příslušenství k plnobarevné verzi

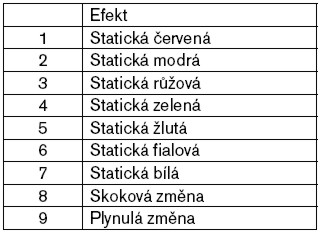

Plněbarevné pásky lze ovládat pomocí RGB modulu, který umožňuje vytvářet barevné efekty. Výčet možností udává následující tabulka.

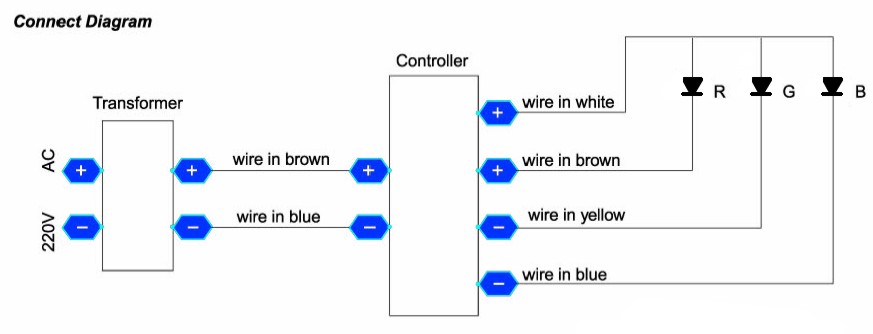

RGB modul je napájený 12Vss. Blokové schéma zapojení je na obrázku níže.

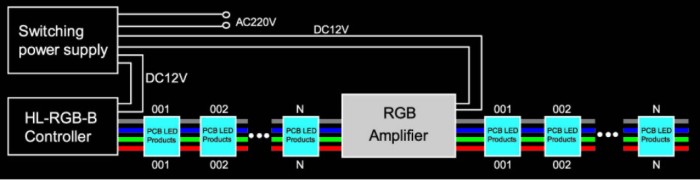

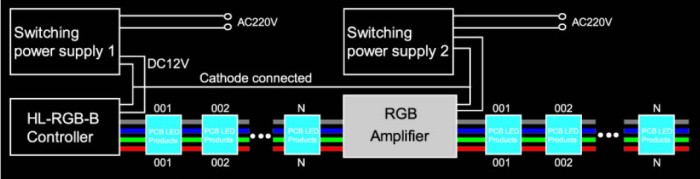

Doporučené zatížení jednoho kanálu (R, G nebo B) je 4A, maximální zatížení je 6A. Pokud by mělo být zatížení vyšší je třeba připojit do obvodu RGB zesilovač jedním ze způsobů uvedených na následujících blokových schématech.

Aplikační poznámky

Pájení by mělo být prováděno pouze na vyznačených místech (označená „+–”). Doba pájení by neměla překročit 10s a teplota 260°C. Pásek je možno dělit po 3 LED nůžkami na vyznačených místech. Pásek se připevňuje pomocí 3M pásky. Povrch místa, kam se pásek lepí musí být důkladně očištěný. Nejmenší poloměr ohybu pásku je 2cm. Pásek je možno ohnout s menším poloměrem na místech, kde nejsou elektrické součástky, po natvarování by se pak měl připevnit, aby se zabránilo opakovanému ohýbání.


Typ

Popis

Cena / 5cm



LED pásek 60/W studeně bílý

Napajení 12V 4.8W/1m, 60LED/1m, střih délky v násobku 5cm

8,00

koupit

LED pásek 60/WW teple bílý

Napajení 12V 4.8W/1m, 60LED/1m, střih délky v násobku 5cm

8,00

koupit

LED pásek 60/B modrý

Napajení 12V 4.8W/1m, 60LED/1m, střih délky v násobku 5cm

8,00

koupit

LED pásek 60/G zelený

Napajení 12V 4.8W/1m, 60LED/1m, střih délky v násobku 5cm

8,00

koupit

LED pásek 60/R rudý

Napajení 12V 4.8W/1m, 60LED/1m, střih délky v násobku 5cm

8,00

koupit

Do objednávky zadávejte pocet pěticentimetrových bloků !!!

Příklad : při objednání 10 ks Vám přijde pásek o délce cca 50cm.
