Přijímač je konstruován jako kapesní, pro příjem rozhlasových stanic v pásmu středních nebo dlouhých vln. Může být napájen z devítivoltové baterie, nebo z externího zdroje. Při jeho návrhu byla dána přednost přímozesilujícímu zapojení před zapojením superhetu, z důvodu jednoduchosti zapojení a snadnému nastavení. Stavebnice je vhodná i pro začátečníky, díky dobré reprodukovatelnosti.

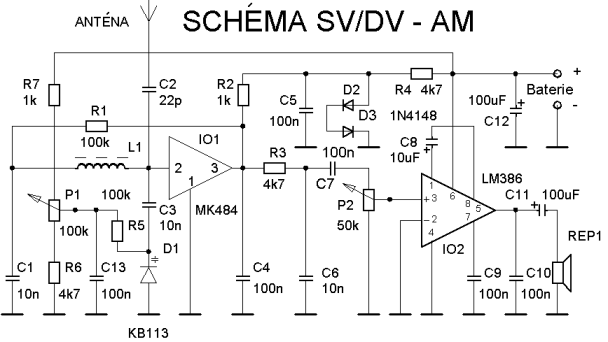

Popis zapojení: Přijímač je osazen speciálním integrovaným obvodem MK484 - firmy Mostek. Tento integrovaný obvod se skládá ze čtyřstupňového řízeného vf zesilovače s velkým ziskem a demodulátorem s malým zkreslením. Vstupním obvodem, do něhož přicházejí vysokofrekvenční signály, je laděný rezonanční obvod L1, D1, jehož selektivita pro příjem silnějších stanic vyhovuje. Rezonanční obvod je plynule laděn změnou napětí příváděného z potenciometru P1 přes oddělovací odpor R5 na varikap D1. Cívka L1 je navinuta na feritové tyčce o průměru 10mm a délce 80mm, můžeme použít i delší. Feritovou tyčku omotáme papírem a na něj vineme příslušný počet závitů podle toho, jaké pásmo chceme přijímat. Aby se dalo cívkou po navinutí závitů volně posouvat vložíme mezi feritovou tyčku a papírovou kostřičku ještě podélně kousek rovného drátu o průměru 1mm, který po navinutí výjmeme. Pro příjem stanic v pásmu středních vln navineme na cívku L1 - 50 závitů měděným smaltovaným drátem o průměru 0,2mm a pro příjem v pásmu dlouhých vln navineme na cívku L1 - 200 závitů měděným smaltovaným drátem o průměru 0,1mm, závit vedle závitu. Vinutí zajistíme nití. Je vhodné použít drážkované feritové jádro z materiálu H7. Podélné drážky zvětšují povrch tyče a tím také povrchový odpor, což má za následek zvýšení činitele jakosti rezonančního obvodu. Jádra anténních laděných obvodů v pásmu středních a dlouhých vln se vyznačují směrovými vlastnostmi. Přívody od vstupního laděného obvodu musí být krátké, aby nevytvářely anténu pro příjem rušivých signálů. Vybraný vysokofrekvenční signál v rezonančním obvodu je zesílen a demodulován v IO1. Odpor R1 zabezpečuje správnou funkci automatického vyrovnávání citlivosti přijímače, čímž zamezí amplitudovému omezení a tím zkreslení přijímaných signálů s velkou intenzitou. Tuto zpětnou vazbu uzemňuje kondenzátor C1. Vliv na správnou funkci AVC má i pracovní odpor R2 integrovaného obvodu. Zbytky vysokofrekvenčního signálu jsou zablokovány kondenzátorem C4 a filtrem R3, C6. Napájecí napětí 1,2V pro IO1 se odebírá ze dvou sériově zapojených diod D2, D3 připojenými přes odpor R2 na kladný pól baterie a zem. Odpor R9 odděluje ladící napětí od napájecího a odpor R6 zabezpečuje nejnižší ladící napětí na 0,5V. Detekovaný signál je přiveden do nízkofrekvenčního zesilovače IO2-LM386 přes vazební kondenzátor C7 a regulátor hlasitosti P2. Kondenzátor C8 zabezpečuje velké napěťové zesílení nf zesilovače a kondenzátory C9, C10 jsou pro zajištění stability zesilovače proti zakmitávání. Reproduktor je zapojen přes vazební kondenzátor C11 na zem. Impedance reproduktoru by měla být alespoň 8W. Při použití reproduktoru např 4W zapojíme do série s reproduktorem odpor 4,7W. Místo reproduktoru je možné připojit libovolná sluchátka. Přijímač je napájen z devítivoltové destičkové baterie.

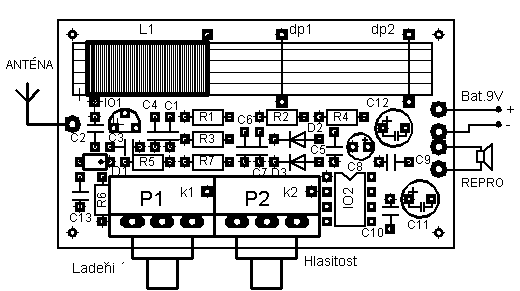

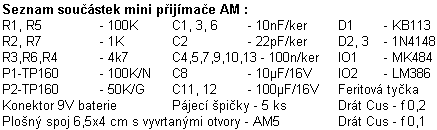

Konstrukce a nastavení: Nejprve zapájíme do desky plošných spojů pájecí špičky pro pozdější připojení kabelů. Pak zapájíme odpory a kondenzátory. U elektrolytických kondenzátorů dbáme na správnou polaritu. Zapájíme Integrované obvody a pak potenciometry a cívku L1. U integrovaných obvodů dbáme na správnou orientaci vývodů. Kostru potenciometrů P1, P2 připojíme na pájecí body k1, k2. Do série s jedním koncem napájecího konektoru zapojíme vhodný vypínač. Po správném a pečlivém zapájení předepsaných součástek připojíme napájecí napětí. Přijímač po naladění potenciometrem P1 již musí zachytit rozhlasové vysílání silných místních stanic v pásmu středních nebo dlouhých vln. Posouváním cívky L1 po feritové tyčce dostavíme přijímané pásmo. Pro případné větší změny lze změnit počet závitů cívky L1. Směrováním feritové antény lze nastavit optimální příjem. Po naladění přijímače zajistíme feritovou tyčku dvěma spojkami k plošnému spoji a cívku zakápneme proti posunu voskem. K oživení nejsou zapotřebí žádné měřící přístroje. Pro příjem slabších rozhlasových stanic je potřeba připojit jedno až dvoumetrový kus drátu na vstup IO1 přes oddělovací kondenzátor C2. Pro každodenní používání je vhodnější použít pro napájení šest tužkových 1,5V baterií, které mají větší proudovou kapacitu, a tím zajistí delší dobu provozu přijímače.
